巴歇爾槽/堰

巴歇爾流量槽

  • 產品介紹
  • 技術參數

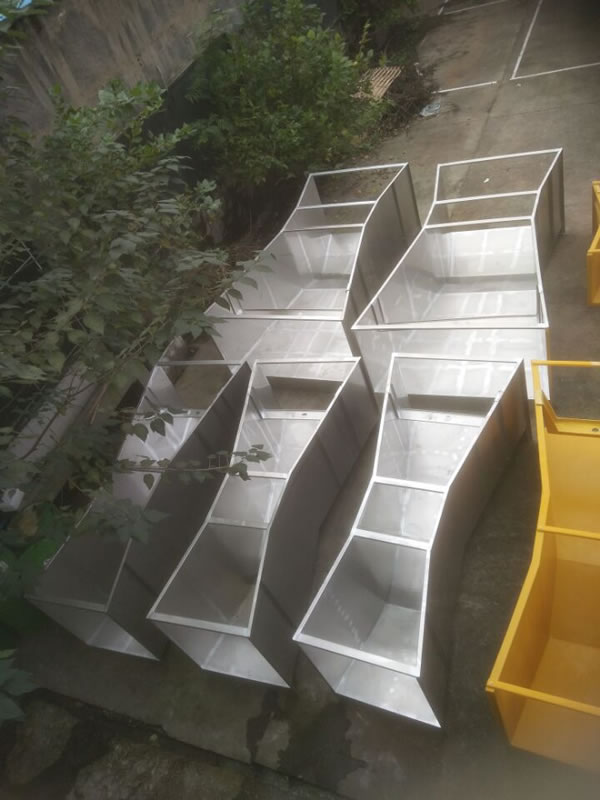

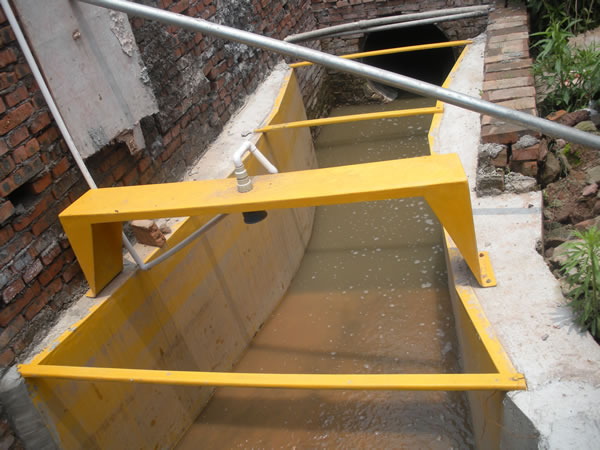

  • 案例圖片

產品概述

巴歇爾槽(又稱巴氏槽、巴氏計量槽),是用于明渠流量測量的輔助設備。在液體流動過程中,非滿管狀態流動的水路稱作明渠,巴歇爾槽與明渠流量計(超聲波明渠流量計)配合使用,把明渠內流量的大小轉成液位的高低,測量明渠內水的流量。



測量原理

用明渠測流量時,在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。利用超聲波傳感器測量量水堰槽內的水位,再按相應量水堰槽的水位—流量關系反算出流量。



應用領域

● 城市供水引水渠

● 火電廠冷卻水引水和排水渠

● 污水治理流入和排放渠

● 工礦企業廢水排放

● 水利工程和農業灌溉用渠道

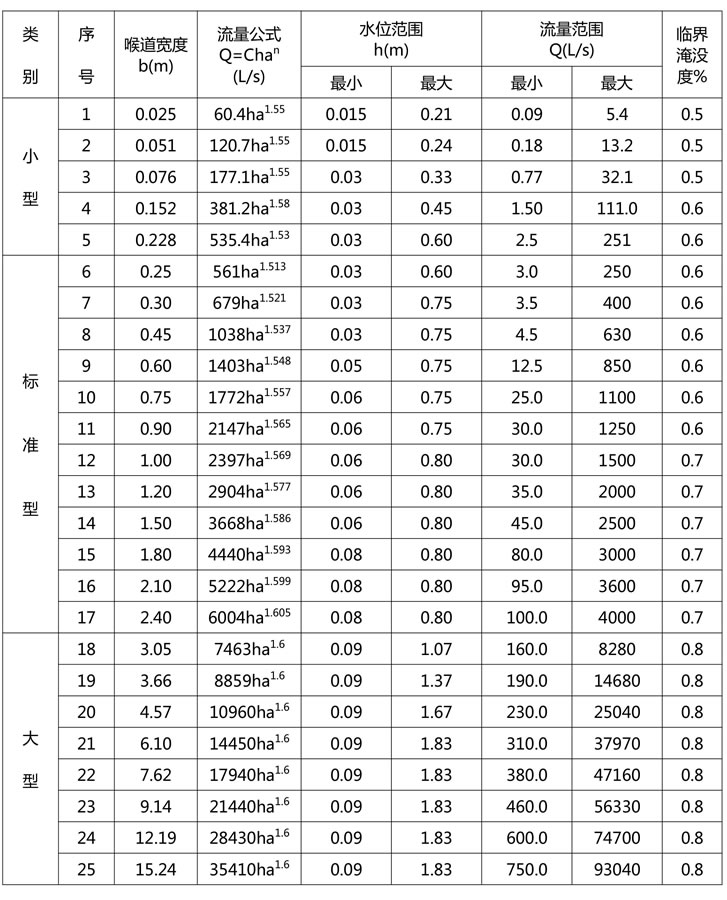

巴歇爾槽水位-流量公式

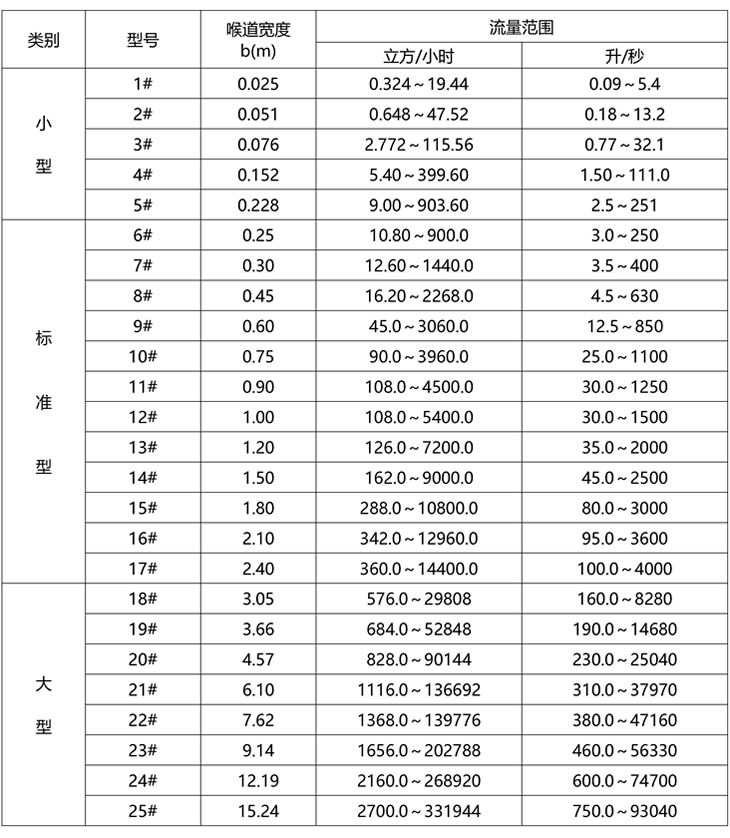

流量選型對應表

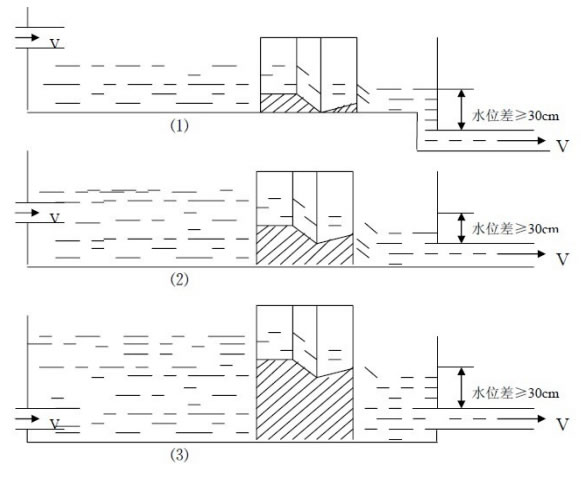

巴歇爾槽安裝方式




注意事項:

1、巴歇爾槽中心線應與行近渠槽中心線重合。

2、順直的行近渠槽長度應不小于5倍的行近渠槽寬度。

3、巴歇爾槽進口和出口段應加以防護。

4、量水堰槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于“巴歇爾槽參數”的臨界淹沒度。

5、堰體施工允許偏差。喉道寬度允許相對偏差為寬度的0.2%,最大偏差值≤0.01m。喉道的水平長度

      允許相對偏差為水平長度的0.1%,堰高的允許相對偏差為設計堰高的1.0%,最大偏差值≤0.02m。

6、巴歇爾量水槽砌筑或安裝在行近渠道末端,進口段底面為水平面,側壁與底面垂直。

7、行近渠道、靜水井和槽體均不得漏水。

8、下游渠道緊接出口段處,應做加固處理。

9、在最大流量通過時,槽體和渠道不受損壞。

巴歇爾槽水位-流量公式




流量選型對應表
